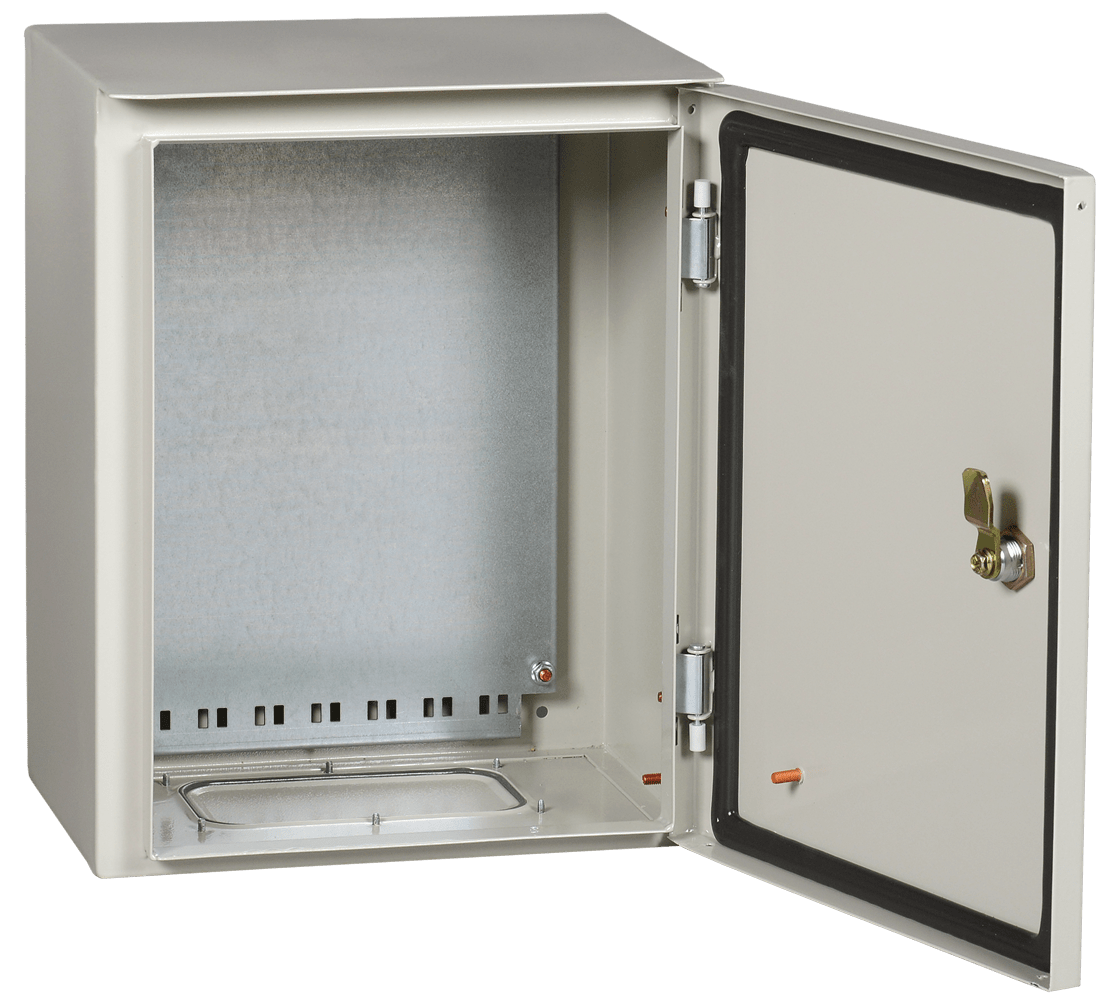

Корпус металлический ЩМП-1-2 У1 IP54 PRO IEK
1,376.73 MDL
Щиты с монтажной панелью серии PRO используются для сборки разнообразных электрощитов: силовых, управления, автоматики. Позволяют производить монтаж аппаратуры как модульного, так и обычного исполнения.
Сварной металлический корпус со съемной монтажной панелью. В исполнении IP54 климатическое исполнение У1 (возможность установки под открытым небом). ЩМП серии PRO со степенью защиты IP54 имеют на дверце уплотнение из двухкомпонентного герметика и пылевлагонепроницаемый замок. Также корпуса со степенью защиты IP54 имеют защитный козырек и защитный желоб для предотвращения проникновения грязи и воды при открытии дверцы. Дверца корпуса запирается на замок. Ключ замка имеет единый секрет.
Описание
Сварной корпус, полностью проваренные швы.
Возможность установки фальш-панелей.
Защитный козырек и защитный желоб в корпусах IP54 предотвращает проникновение грязи и воды при открытии двери.
Увеличенная полезная площадь монтажных панелей.
Съемные кабельные вводы облегчают ввод проводников в щит.
Широкий выбор аксессуаров.
Визуальное отличие серии ЩМП PRO – ограненные углы.
Высокий уровень электробезопасности.
Высококачественное наружное покрытие.
Повышенная антикоррозийная стойкость.
При установке на замок пыле-влагонепроницаемой фурнитуры с возможностью опломбировки корпус IP54 достигает степени защиты IP65.
Полная комплектация.
Единый секрет замка.
Технические характеристики
Технические характеристики
| Степень защиты – IP: | IP54 |
| Климатическое исполнение: | У1 |
| Номинальный ток: | 630 А |
| Материал корпуса: | Сталь |
| Номер цвета RAL: | 7035 |
| Высота: | 395 мм |
| Ширина: | 310 мм |
| Глубина: | 220 мм |
| Монтажная глубина – ниши: | – мм |
| Тип крышки: | Закрытого типа (закрывающаяся) |
| Защитное покрытие поверхности: | Полиэфирная порошковая краска |
| Вес: | 6,4 кг |
| Ввод кабеля: | Снизу |
| Фактура поверхности: | Шагрень |
| Количество вводов: | 1 |
| Угол открытия двери: | 105 ° |
| Вид установки: | Навесной |
| Толщина металла: | 1 мм |
| Температура эксплуатации: | -40…+40 °C |
Эксплуатационные параметры
Эксплуатационные параметры
| Срок службы, Лет: | 15 |
| Гарантийный срок, Лет: | 3 |
Логистические параметры
Логистические параметры
| Индивидуальная | Групповая | Транспортная | |
|---|---|---|---|
| Количество | 1 | – | 1 |
| Единицы измерения | шт | – | шт |
| Тип упаковки | КОРОБКА/БОКС | – | КОРОБКА/БОКС |
| Материал упаковки | КАРТОН | – | КАРТОН |
| Штрихкод | 4606056347951 | – | 4606056347951 |
| Вес брутто, кг | 7.6 | – | 7.6 |
| l, см | 24 | – | 24 |
| b, см | 32 | – | 32 |
| h, см | 40.5 | – | 40.5 |
Комплектация
Комплектация
Корпус металлический – 1 шт.
Монтажная панель – 1 шт.
Метизы для установки.
Провод заземления – 1 шт.
Знак “Опасность поражения электрическим током” – 1 шт.
Знак “Заземление” – 3 шт.
Инструкция по установке – 1 экз. Паспорт – 1 экз.
