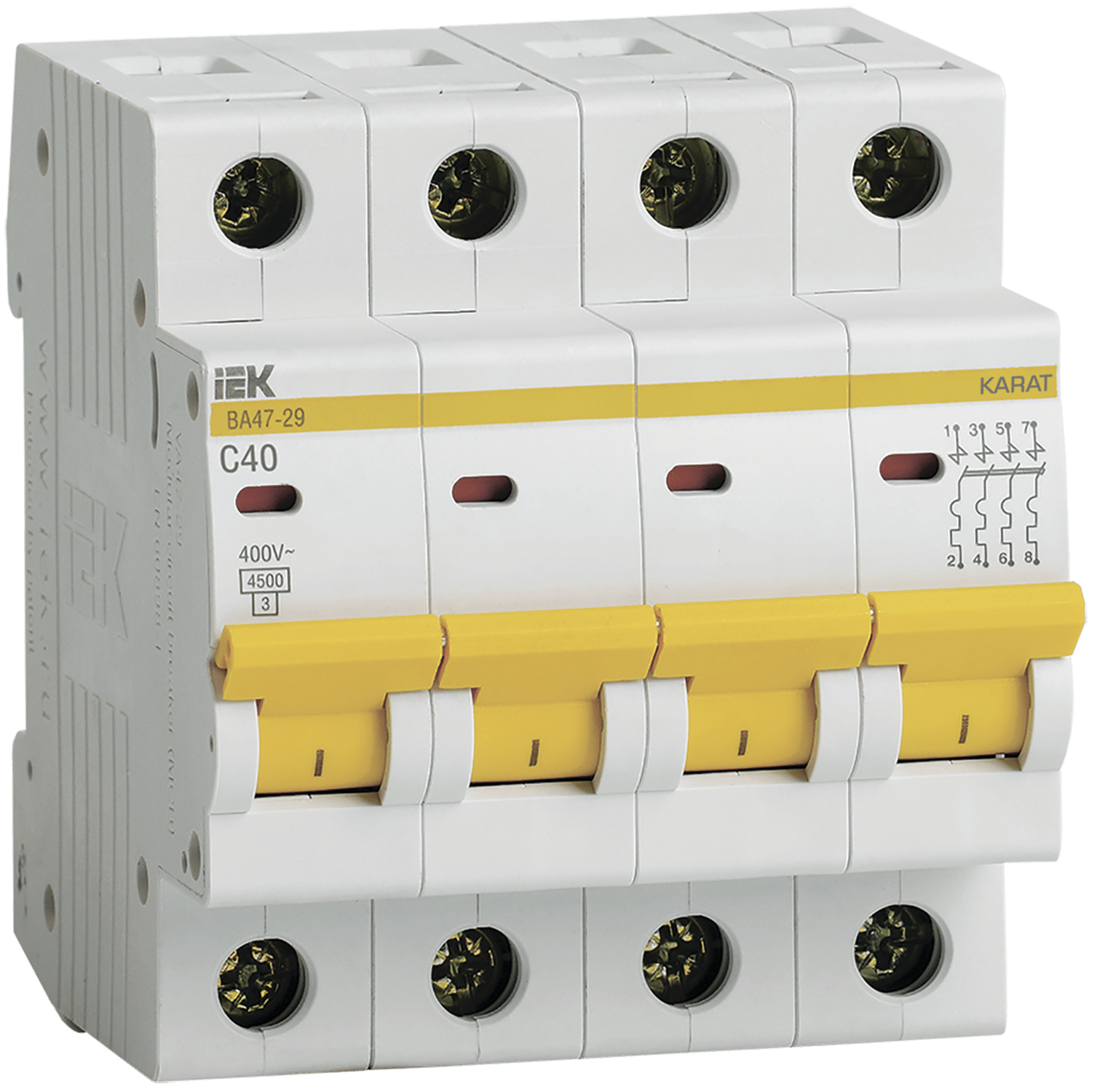

Автоматический выключатель ВА47-29 4P C 40А 4,5кА IEK
185.04 MDL
Автоматические выключатели ВА47-29 предназначены для защиты распределительных и групповых цепей, имеющих различную нагрузку:
– электроприборы, освещение – выключатели с характеристикой В,
– двигатели с небольшими пусковыми токами (компрессор, вентилятор)
– выключатели с характеристикой C,
– двигатели с большими пусковыми токами (подъемные механизмы, насосы) – выключатели с характеристикой D.
Автоматические выключатели ВА47-29 рекомендуются к применению в вводно-распределительных устройствах для жилых и общественных зданий.
Описание
Два типа защиты от перегрузки и короткого замыкания. Полный комплект дополнительных устройств с возможностью простой самостоятельной установки:
– контакт состояния КС47;
– контакт состояния КСВ47;
– расцепитель минимального напряжения РММ47;
– расцепитель независимый РН47.
Усовершенствованная дугогасительная система: увеличенный срок службы, повышенная устойчивость к токам короткого замыкания.
Возможность одновременного присоединения шиной FORK и гибким проводником для распределения питания цепи через верхние зажимы, а также возможность соединения шиной PIN.
Наличие индикатора положения контактов.
Широкий диапазон рабочих температур от -40 до +50 °С.
Новый эргономичный дизайн рукоятки включения/выключения.
Насечки на контактных зажимах снижают тепловые потери и увеличивают механическую устойчивость соединения.
Технические характеристики
Технические характеристики
| Количество полюсов: | 4 |
| Номинальный ток: | 40 А |
| Характеристика срабатывания – кривая тока: | C |
| Отключающая способность по EN 60898: | 4,5 кА |
| Ширина по количеству модульных расстояний: | 4 |
| Макс сечение входящего кабеля: | 25 мм² |
| Номин напряжение постоян тока – DC: | ≤ 48 В |
| Номин импульсное выдерживаемое напряжение: | 4 кВ |
| Класс токоограничения: | 3 |
| Частота: | 50 Гц |
| Степень защиты – IP: | IP20 |
| Тип монтажа: | на DIN-рейку |
| Климатическое исполнение: | УХЛ4 |
| Тип расцепителя: | Тепловой, электромагнитный |
| Сфера применения: | Промышленное и бытовое |
| Общ количество полюсов: | 4 |
| Тип напряжения: | Перемен./постоян. (AC/DC) |
| Монтажная глубина – ниши: | 73,6 мм |
| Тип подключения: | Винтовое соединение |
| Количество силовых полюсов: | 4 |
| Время срабатывания расцепителя в зоне КЗ tm: | 0,1 с |
| Наличие взрывозащиты: | Без взрывозащиты |
| Тип монтажной рейки: | 35×7.5 |
| Номин ток: | 40.0 А |
| Номин раб напряжение: | 400 В |
| Количество защищенных полюсов: | 4 |
| Потери энергии: | 30.0 Вт |
| Номин отключающая способность при коротком замыкании EN 60898 при 400 В: | 4.5 кА |
| Номин отключающая способность при коротком замыкании EN 60898 при 230 В: | 4.5 кА |
Эксплуатационные параметры
Эксплуатационные параметры
| Срок службы, Лет: | 15 |
| Гарантийный срок, Лет: | 10 |
Логистические параметры
Логистические параметры
| Индивидуальная | Групповая | Транспортная | |
|---|---|---|---|
| Количество | 1 | 3 | 36 |
| Единицы измерения | шт | шт | шт |
| Тип упаковки | БЕЗ УПАКОВКИ | ГОФРОКОРОБ | ГОФРОКОРОБ |
| Материал упаковки | НЕ УКАЗАН | ГОФРОКАРТОН ТРЕХСЛОЙНЫЙ | ГОФРОКАРТОН ПЯТИСЛОЙНЫЙ |
| Штрихкод | 4606056024470 | 4606056024487 | 4606056149968 |
| Вес брутто, кг | 0.431 | 1.292 | 15.5 |
| l, см | 7.5 | 22 | 53.1 |
| b, см | 7.2 | 8.5 | 23.5 |
| h, см | 8 | 7.5 | 17.5 |
