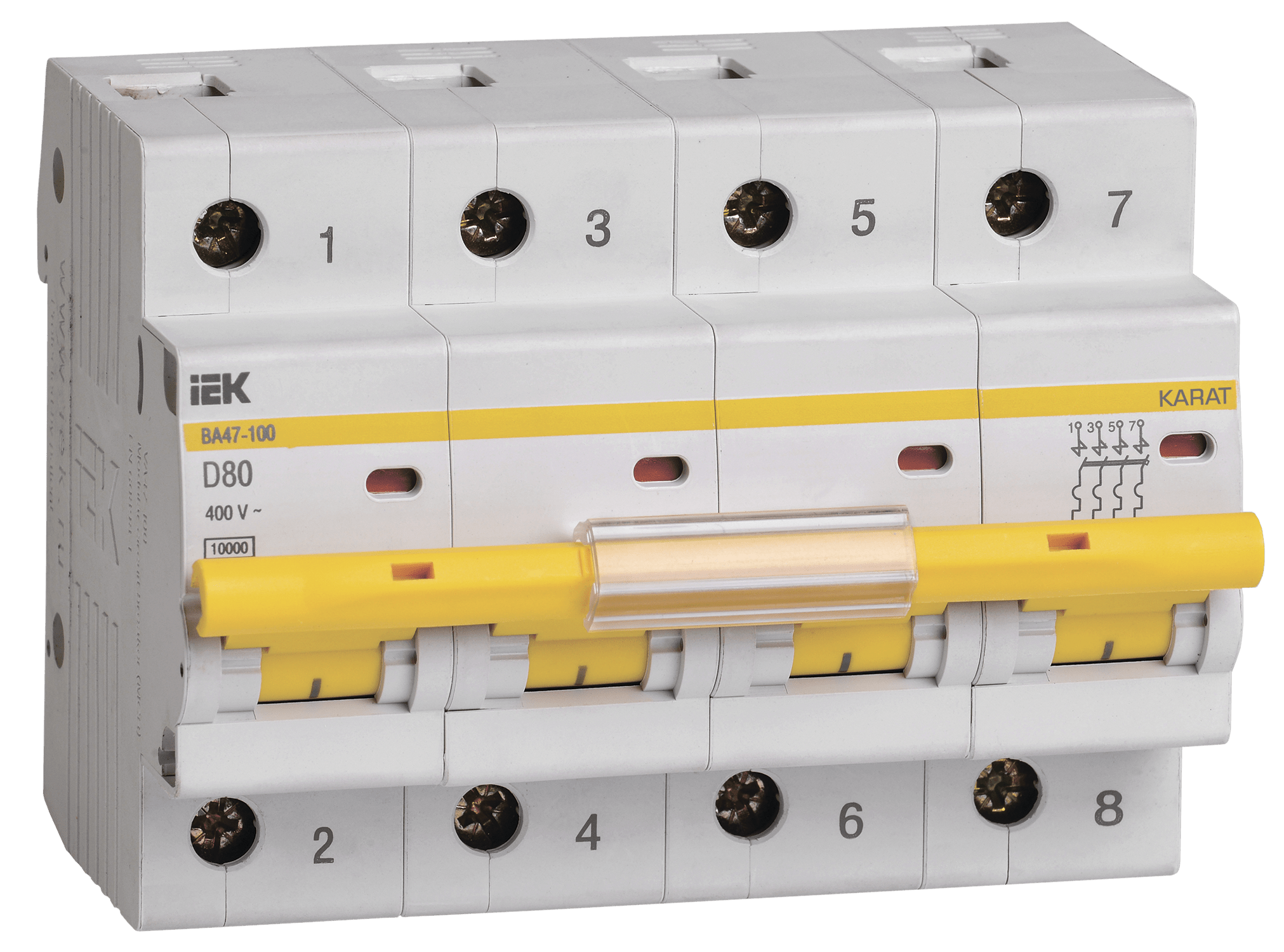

Автоматический выключатель ВА47-100 4P D 80А 10кА IEK
510.17 MDL
Автоматические выключатели ВА47-100 предназначены для защиты распределительных и групповых цепей, имеющих активную и индуктивную нагрузки.
Рекомендуются к применению во вводно-распределительных устройствах бытовых и промышленных электроустановок.
Описание
Два типа защиты от перегрузки и короткого замыкания.
Полный комплект дополнительных устройств с возможностью простой самостоятельной установки:
– контакт состояния КС47;
– контакт состояния КСВ47;
– расцепитель минимального напряжения РММ47;
– расцепитель независимый РН47.
Независимый индикатор положения контактов.
Защёлка на DIN-рейку с двойным фиксированным положением.
Широкий диапазон рабочих температур от -40°С до +50°С.
Усовершенствованная более широкая рукоятка выключателя с увеличенной площадью контакта.
Насечки на контактных зажимах снижают тепловые потери и увеличивают механическую устойчивость соединения.
Увеличенная коммутационная способность 10000А позволяет устанавливать ВА47-100 в качестве вводных автоматических выключателей.
Технические характеристики
Технические характеристики
| Количество полюсов: | 4 |
| Номинальный ток: | 80 А |
| Характеристика срабатывания – кривая тока: | D |
| Отключающая способность по EN 60898: | 10 кА |
| Ширина по количеству модульных расстояний: | 6 |
| Макс сечение входящего кабеля: | 35 мм² |
| Номин напряжение постоян тока – DC: | ≤ 60 В |
| Номин импульсное выдерживаемое напряжение: | 6 кВ |
| Класс токоограничения: | 3 |
| Частота: | 50 Гц |
| Степень защиты – IP: | IP20 |
| Тип монтажа: | на DIN-рейку |
| Климатическое исполнение: | УХЛ4 |
| Тип расцепителя: | Тепловой, электромагнитный |
| Сфера применения: | Промышленное и бытовое |
| Общ количество полюсов: | 4 |
| Тип напряжения: | Перемен./постоян. (AC/DC) |
| Монтажная глубина – ниши: | 74,3 мм |
| Тип подключения: | Винтовое соединение |
| Количество силовых полюсов: | 4 |
| Способ задания уставки расцепителя: | По типу (A/B/C/D…) |
| Время срабатывания расцепителя в зоне КЗ tm: | 0,1 с |
| Способ задания уставки мгновенного расцепителя: | По кратности (Ki) |
| Наличие взрывозащиты: | Без взрывозащиты |
| Тип монтажной рейки: | 35×7.5 |
| Номин ток: | 80.0 А |
| Номин раб напряжение: | 400 В |
| Количество защищенных полюсов: | 4 |
| Потери энергии: | 60.0 Вт |
| Номин отключающая способность при коротком замыкании EN 60898 при 400 В: | 10.0 кА |
| Номин отключающая способность при коротком замыкании EN 60898 при 230 В: | 10.0 кА |
Эксплуатационные параметры
Эксплуатационные параметры
| Срок службы, Лет: | 15 |
| Гарантийный срок, Лет: | 10 |
Логистические параметры
Логистические параметры
| Индивидуальная | Групповая | Транспортная | |
|---|---|---|---|
| Количество | 1 | 3 | 30 |
| Единицы измерения | шт | шт | шт |
| Тип упаковки | КОРОБКА/БОКС | ГОФРОКОРОБ | ГОФРОКОРОБ |
| Материал упаковки | КАРТОН | ГОФРОКАРТОН ТРЕХСЛОЙНЫЙ | ГОФРОКАРТОН ПЯТИСЛОЙНЫЙ |
| Штрихкод | 4606056019902 | 4606056019919 | 4606056019926 |
| Вес брутто, кг | 0.683 | 2.05 | 20.5 |
| l, см | 8.5 | 34.5 | 49 |
| b, см | 11 | 9 | 36 |
| h, см | 8.3 | 9 | 20 |
